氣動三通襯氟球閥

發布時間：2008-08-13　瀏覽：次

氣動三通襯氟球閥Q644F46 Q645F46 T型 L型氣動三通球閥規格標準型號完整，DN25-DN600，閥體通過將四氟材料高溫熔化后壓制到內腔各個表面，使得整個流道處于高耐腐蝕狀態，直接避免了強酸堿型介質與閥體內表面接觸，解決了高腐蝕性介質對閥體的腐蝕，氣動三通襯氟球閥廣泛適用于各種工業管道中液體和氣體的輸送(包括蒸氣)，在各種酸、堿、鹽類等強腐蝕性介質中均能很好地工作。

氣動三通襯氟球閥規格標準：

公稱通徑DN(mm)	15～300
公稱壓力(MPa)	PN1.0、1.6、2.5MPa
閥體形式	兩段式閥體
連接形式	法蘭式
閥芯形式	"O"型三通球形閥芯
密封填料	聚四氟乙烯(PTFE)
流量特性	近似快開型
動作范圍	0～90°
泄露量Q	零泄漏
適用溫度	PTFE≤150℃
基本誤差	帶定位器：小于全行程的±2%
死區	帶定位器：小于全行程的2%
可調范圍	250：1
配置執行機構	AT、AR、AW系列單雙作用氣動執行器
控制方式	開關兩位控制、4-20mA模擬量控制

襯氟氣動三通球閥的氣動執行機構部分參數：

執行器型號	AT、AR、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

氣動三通襯氟球閥的材質標準：

零件名稱	材料名稱
閥體	WCB+F46或F4	304(CF8)+F46或F4	316(CF8M)+F46或F4	316L(CF3M)+F46或F4
球體	2Cr13+F46或F4	304+F46或F4	316+F46或F4	316L+F46或F4
閥桿	2Cr13+F46或F4	304+F46或F4	316+F46或F4	316L+F46或F4
密封圈	聚四氟乙烯(PTFE)
適用介質	強酸、強堿等腐蝕性介質

三通氣動襯氟球閥的結構區別：
氣動三通襯氟球閥分L型和T型，介質流通方向見下圖。L型氣動三通襯氟球閥適用于介質流向的切換，能使相互垂直的兩個通道連通：T型氣動三通襯氟球閥適用于介質的分流、合流或流向切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，氣動三通襯氟球閥一般采用三個閥座結構，亦可根據用戶要求采用四閥座結構。

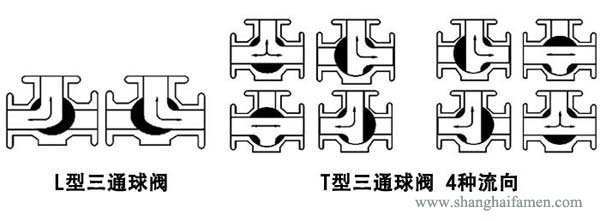

氣動三通襯氟球閥流道結構

如何正確選擇合適的氣動三通襯氟球閥：
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式，氣-關式)

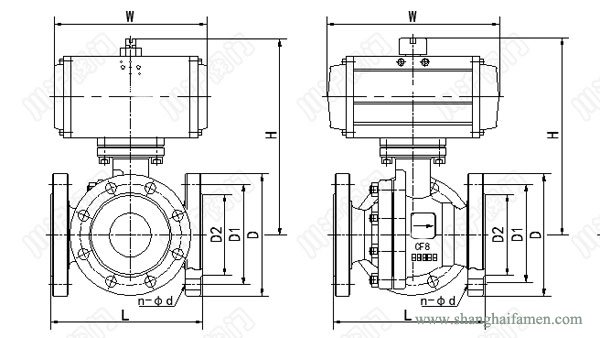

氣動三通襯氟球閥結構圖：
